（1）单相接地短路故障录波图分析

       分析单相接地故障录波图要点：

1、一相电流增大，一相电压降低；出现零序电流、零序电压。

2、电流增大、电压降低为同一相别。

3、零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4、故障相电压超前故障相电流约80度左右；零序电流超前零序电压约110度左右。

       当我们看到符合第1条的一张录波图时，基本上可以确定系统发生了单相接地短路故障；若符合第2条可以确定电压、电流相别没有接错；符合第3条、第4条可以确定保护装置、二次回路整体均没有问题。若单相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

       对于分析录波图，第4条是非常重要的，对于单相故障，故障相电压超前故障相电流约80度左右；对于多相故障，则是故障相间电压超前故障相间电流约80度左右；“80度左右”的概念实际上就是短路阻抗角，也即线路阻抗角

（2）两相短路故障录波图分析

        分析两相短路故障录波图要点：

1、两相电流增大，两相电压降低；没有零序电流、零序电压。

2、电流增大、电压降低为相同两个相别。

3、两个故障相电流基本反向。

4、故障相间电压超前故障相间电流约80度左右。

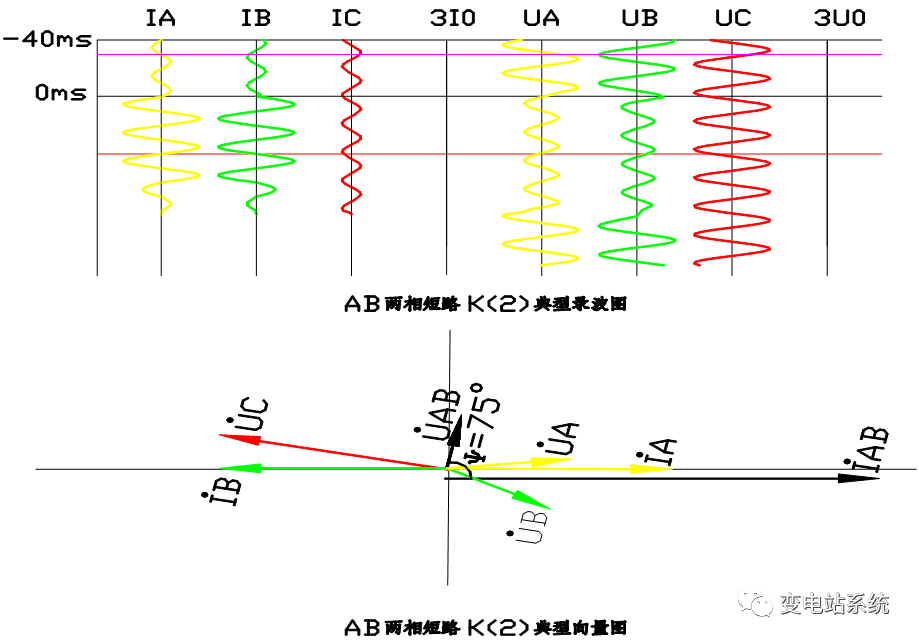

        若两相短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。比如说有一条线路正常运行时负荷电流基本没有，发生故障后保护拒动

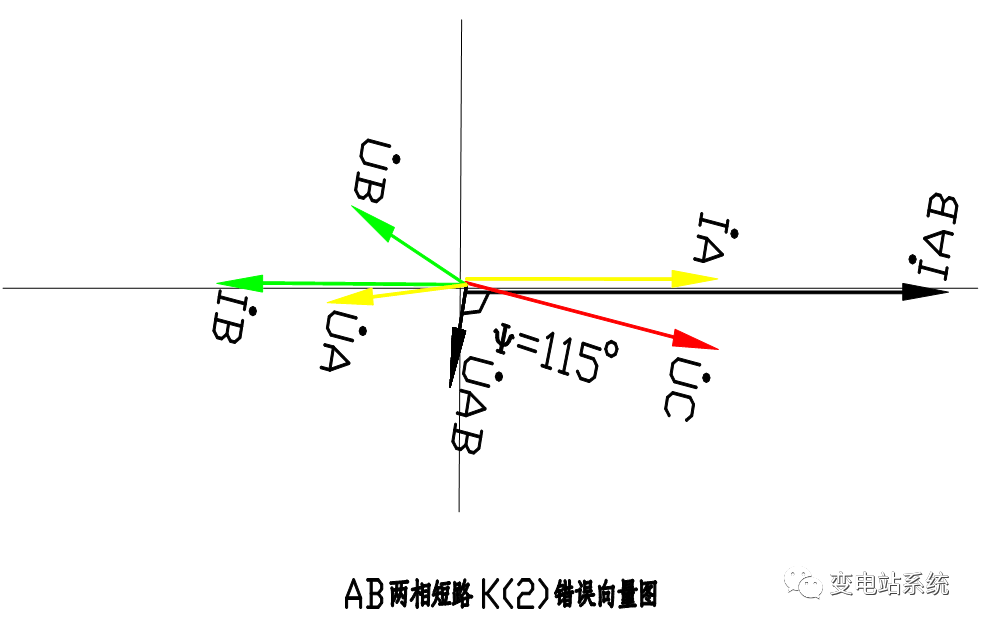

        录波图绘制的向量图

       对照要点分析录波图，前三条都满足，但第四条不满足，绘制出向量图以后成了故障相间电压滞后故障相间电流约110度左右。大家想一下，保护回路出了什么问题？通过分析可以看出保护的A相电流与B相电流接反了，但由于装置正常运行时负荷电流基本为零，装置不会报警。将A、B两根电流线交换后，第四条变成满足，证明保护装置接线不再有问题

       所以，第4条是非常重要的，对于单相故障，故障相电压超前故障相电流约80度左右；对于多相故障，则是故障相间电压超前故障相间电流约80度左右；“80度左右”的概念实际上就是短路阻抗角，也即线路阻抗角。

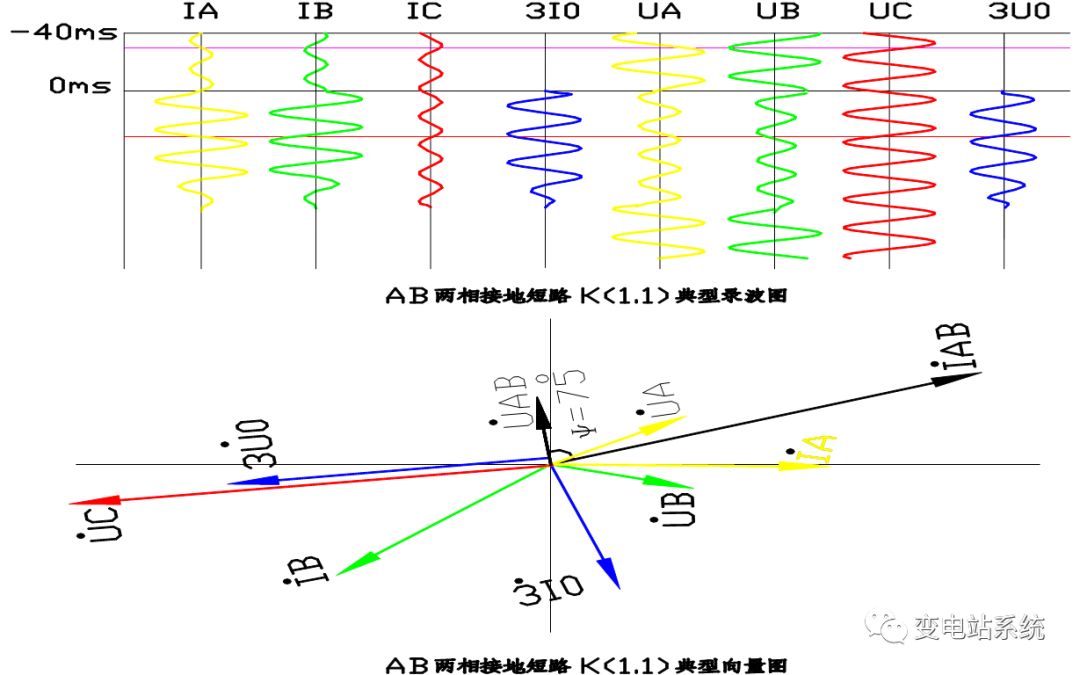

（3）两相接地短路故障录波图分析

     分析两相接地短路故障录波图要点：

1、两相电流增大，两相电压降低；出现零序电流、零序电压。

2、电流增大、电压降低为相同两个相别。

3、零序电流向量为位于故障两相电流间。

4、故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。

     若两相接地短路故障出现不符合上述条件情况，那么需要仔细分析，查找二次回路是否存在问题。

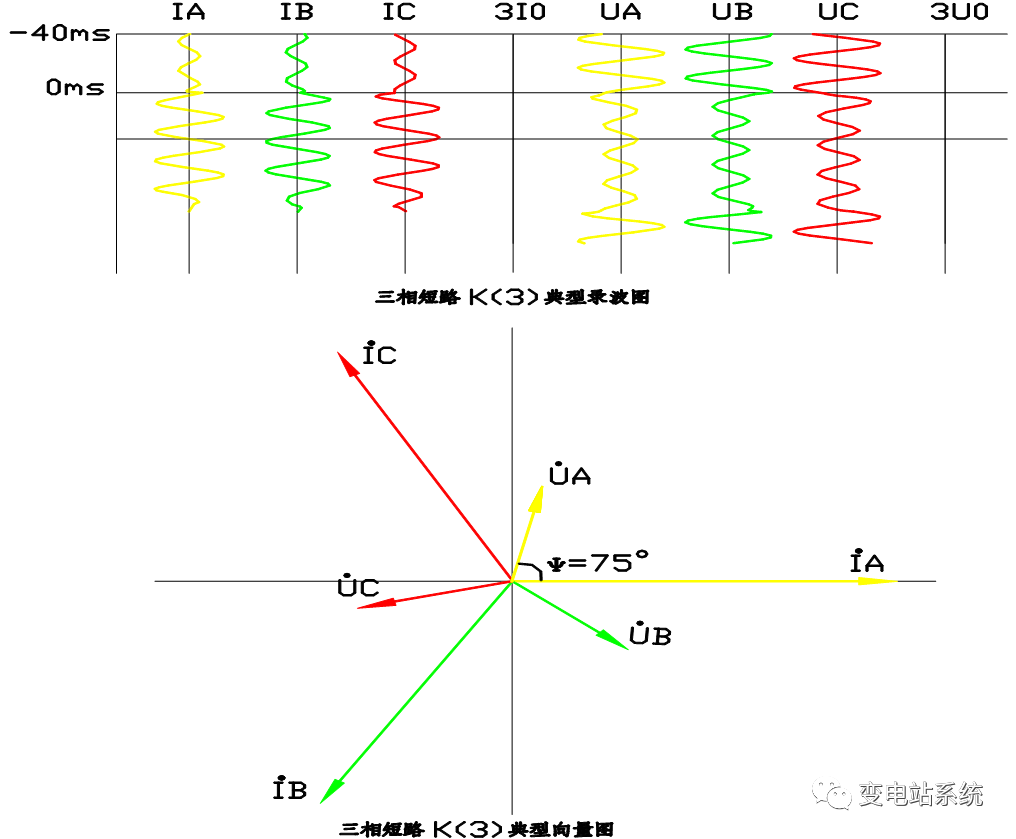

（4）三相短路故障录波图分析

      分析三相短路故障录波图要点：

1、三相电流增大，三相电压降低；没有零序电流、零序电压。

2、故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右
